氣動隔膜泵的選型

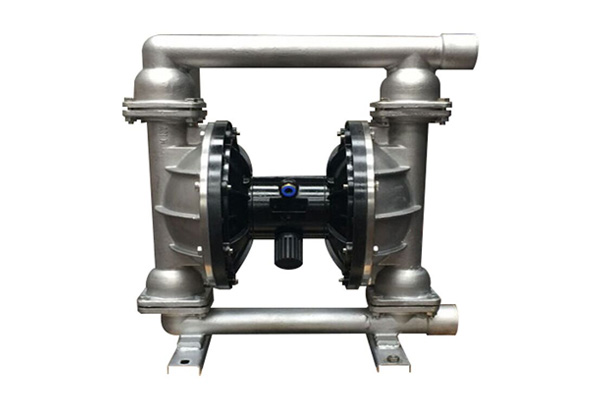

氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。氣動隔膜泵選型一般程序及需要考慮的下面幾方面因素

氣動隔膜泵選型考慮因素

1、 根據裝置的布置、地形條件、水位條件、運轉條件、經濟方案比較等多方面因素

2、 考慮選擇臥式、立式和其它型式（管道式、直角式、變角式、轉角式、平行式、垂直式、直立式、潛水式、便拆式、液下式、無堵塞式、自吸式、齒輪式、充油式、充水溫式）。臥式泵拆卸裝配方便，(a)、易管理、但體積大，(b)、 價格較貴，(c)、 需很大占地面積；立式泵，(d)、 很多情況下葉輪淹沒在水中，(e)、 任何時候可以啟動，(f)、 便于自動盍或遠程控制，(g)、 并且緊湊，(h)、 安裝面積小，(j)、 價格較便宜。

3 、根據液體介質性質，確定清水泵，熱水泵還油泵、化工泵或耐腐蝕泵或雜質泵，或者采用不堵塞泵。 安裝在爆炸區域的泵，應根據爆炸區域等級，采用防爆電動機。

4、 振動量分為：氣動、電動（電動分為220v電壓和380v電壓）。

5、根據流量大小，選單吸泵還是雙吸泵：根據揚程高低，選單吸泵還是多吸泵，高轉速泵還是低轉速泵（空調泵）、多級泵效率比單級泵低，當選單級泵和多級泵同樣都能用時，宜選用單級泵。

6、確定泵的具體型號，采用什么系列的泵選用后，就可按大流量，放大5%——10%余量后的揚程這兩個性能主要參數，在型譜圖或系列特性曲線上確定具體型號。 利用泵特性曲線，在橫坐標上找到所需流量值，在縱坐標上找到所需揚程值，從兩值分別向上和向右引垂線或水平線，兩線交點正好落在特性曲線上，則該泵就是要選的泵，但是這種理想情況一般不會很少，通常會碰上下列幾種情況：

A、第一種：交點在特性曲線上方，這說明流量滿足要求，但揚程不夠，此時，若揚程相差不多，或相差5%左右，仍可選用，若揚程相差很多，則選揚程較大的泵。或設法減小管路阻力損失。

B、第二種：交點在特性曲線下方，在泵特性曲線扇狀梯形范圍內 ，就初步定下此型號，然后根據揚程相差多少，來決定是否切割葉輪直徑，若揚程相差很小，就不切割，若揚程相差很大，就按所需Q、H、，根據其ns和切割公式，切割葉輪直徑，若交點不落在扇狀梯形范圍內，應選揚程較小的泵。

選泵時，有時須考慮生產工藝要求，選用不同形狀Q-H特性曲線。

A、 如：要將液位輸送到必須維持一定液面高度的容器中去，

B、 此時變稀

C、 望量有較大的變化，而

D、 揚程變化很小，

E、 為次應選用平坦H-O曲線的泵。

F、 有如：把石油送到管式加熱爐中去，

G、 若工作中流量變化小，

H、 則爐管中易產生結焦現象。要避免這種情況，

I、 希望但流量略有減小時，

J、 管中油的壓力有較大增加，

K、 使剛要形成的焦疤被較高液流壓力沖刷掉，

L、 宜選用Q-H曲線較為徒降的油泵。

7、 泵型號確定后，對水泵或輸送介質的物理化學介質近似水的泵，需再到有關產品目錄或樣本上，根據該型號性能表或性能曲線進行校改，看正常工作點是否落在該泵優先工作區？有效NPSH是否大于（NPSH）。也可反過來以NPSH校改幾何安裝高度

8、 對于輸送粘度大于20mm2/s的液體泵，一定要把以水實驗泵特性曲線換算成該粘度的性能曲線，特別要對吸如性能進行認真計算或較核。

9、 確定泵的臺數和備用率：對正常運轉的泵，一般只用一臺，因?yàn)橐慌_(tái)大泵與并聯工作的兩臺小泵相當，（指揚程、流量相同），大泵效率高于小泵，故從節能角度講寧可選一臺大泵，而不用兩臺小泵，但遇有下列情況時，可考慮兩臺泵并聯合作：流量很大，一臺泵達不到此流量。 對于需要有50%的備用率大型泵，可改兩臺較小的泵工作，兩臺備用（共三抬） 對某些大型泵，可選用70%流量要求的泵并聯操作，不用備用泵，在一臺泵檢修時，另一抬泵仍然承擔生產上70%的輸送。 對需24小時連續不停運轉的泵，應備用三臺泵，運轉，一臺備用，一臺 維修。
